說明：名稱：進液噴淋模擬系統功能：IPX1-X7防水等級用于醫療及電工電子產品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7等七個防水等級檢測
購買咨詢
功能：IPX1-X7防水等級用于醫療及電工電子產品的IPX1、IPX2、IPX3、IPX4、IPX5、IPX6、IPX7等七個防水等級檢測用途。
序號 | 名稱 | 備注 |
1 | 垂直滴雨試驗裝置 | IPX1、IPX2 |
2 | 擺管淋雨試驗裝置 | IPX3、IPX4 |
3 | 手持花灑頭 | IPX3、IPX4 |
4 | 手持噴水試驗裝置 | IPX5、IPX6 |
5 | IPX7潛水試驗箱 | IPX7 |
6 | 可傾斜旋轉載物臺 | 轉臺 |
7 | 智能供水系統及綜合控制柜 | 控制系統 |
GB9706.1-2020醫用電氣設備第1部分：基本安全和基本性能的通用要求中15.4.7.3
GB/T4208-2017外殼防護等級（IP代碼）
GB4706.1-2005家用和類似用途電器的安全第1部分：通用要求等標準要求
適用于進行產品的IPX1、IPX2測試。 |
淋雨面積：1000mmX1000mm。 |
水箱：密封不銹鋼水箱。 |
滴水針頭：孔徑￠0.4mm，2601個，配送1000個。 |
滴雨針座：安裝方便，針座水平面一致。 |
孔距：20mm。 |
降雨量：1mm+0.5mm/min、3mm+0.5mm/min,變頻調節自動控制。 |
滴水高度：200mm（光電對射自行控制）。 |
試驗時間：0-9999S可設定。 |
試驗完成通過壓縮空氣吹干水箱及針頭積水防止堵塞。 |
適用于進行產品的IPX3、IPX4測試。 |
擺管規格：配R400mm、R600mm、R800mm、R1000mm、R1200SUS304不銹鋼材質擺管共5條。 |
驅動裝置：750W伺服電機+蝸輪減速機驅動，擺動角度準確。 |
滴水孔徑：￠0.4mm.淋雨針座：SUS304材質 |
擺動夾角：±60度（IPX3）、±175度。 |
試驗速度：IPX3完整擺動一次（2*120度）的時間約4s,IPX4完整擺動一次（2*360度）的時間約12s. |
降雨量：根據擺管大小針孔數量可設定流量（IPX3、X4時每孔0.07L/min X擺管針孔數時，流量自動調節，觸摸屏上設定顯示）。 |
試驗時間：0-9999S可設定。 |
適用于進行大件產品的IPX3\IPX4測試。 |
孔徑：?0.5mm。 |
孔數：121個。 |
中間孔1、內兩圈24個孔夾角30°、外四圈96個孔夾角15°。 |
噴頭：球面半徑：R75.5mm；材質：黃銅。鋁質擋板、不銹鋼平衡錘。 |
試驗流量：10L/min±(5%L/min)，變頻自動調節，觸摸屏上設定顯示。 |
壓力表：不銹鋼指針表。 |
試驗時間：0-9999S(可設定)。 |
適用于進行產品的IPX5、IPX6測試。 |
孔徑：ф6.3mm（IPX5）、ф12.5mm（IPX6）。 |
IPX5、IPX6噴嘴螺紋聯接、快速更換；不銹鋼材質 |
試驗水流量：12.5±0.625L/min(IPX5)、100±5L/min(IPX6)，變頻自動調節，觸摸屏上設定顯示。 |
試驗時間：0-9999S(可設定)。 |
噴嘴固定架：升降高度可調，角度可調，方便固定噴嘴，無須人員手持操作。 |
功能：用作產品的IPX7測試 |
浸水箱體內尺寸：W730mmXD880mmXH1650mm，誤差±10mm |
材質結構：外工業成型鋁框架，內部304不銹鋼水箱，外部封板，正面做有透明觀察窗，刻度尺； |
樣品升降方式：采用電動吊葫蘆或者電機電動升降方式，承載100KG。 |
配套不銹鋼臺階，方便測試。 |
轉臺直徑：不銹鋼柵網盤約?700mm和?300（兩個臺面可互換）。 |
轉臺轉速：1~5轉／分鐘可設定。 |
可傾斜角度：15度。 |
試驗時轉動角度：90度停頓旋轉，連續正反360度轉動。 |
載物臺不銹鋼網管型式。 |
樣品供電防水旋轉插座。 |
可調伸縮管可調節高度：960mm-1600mm。 |
機體材料：工業合金鋁型材或者不銹鋼。 |
正反轉控制、轉動動作由控制柜控制。 |
驅動：步進電機＋渦輪減速機。 |
承載：≥100KG。 |
外形尺寸（L×D×H）：630X680X960mm。誤差±10mm |
控制：PLC程序控制。 |

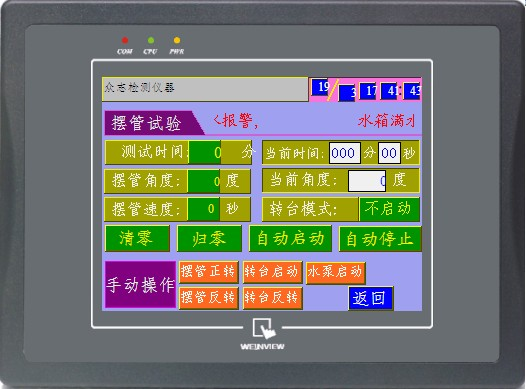

操作：7寸彩色觸摸屏操作。 |
屏幕上控制功能：垂直滴雨動作控制、擺管淋雨動作控制、載物臺動作控制、試驗時間控制、針嘴吹氣清洗控制、手持花灑頭流量控制、手持噴頭流量控制、樣品通斷電控制等功能都要在屏幕上控制。 |
流量控制：智能控制、可在控制柜選定及設置流量，流量計實時監測、變頻器控制水泵轉速（自IPX1-IPX7）。 |
大流量供水水泵流量：10-100L/min（控制柜屏幕設定、控制器數字控制）。 |
小流量供水水泵流量：0-10L/min（控制柜屏幕設定、控制器數字控制）。 |
流量控制：配大小兩套電子渦輪流量計實時監測、變頻器控制水泵轉速（自IPX1-IPX6）。供水口：多路，用于IPX1-IPX7供水。 |
進水口配過濾裝置，濾芯可更換。 |
儲水箱大小兩個：大浸水實驗用IPX7：W730mm×D880mm×H1650mm,小IPX34：670×480×790mm，（小水箱配有過濾裝置，避免針頭堵塞）；配有液位開關保護功能，缺水和滿水都有報警提示，測試過程可以邊加水邊測試。誤差±10mm |
外形尺寸(含一體IPX7)（L×D×H）：寬1500X深1000X高1870mm。誤差±10mm |
樣品電源模式：通電模式、斷電模式、通斷電模式。 |
保護功能：漏電保護、過載保護、短路保護、缺水保護。 |
電源：AC220V，50Hz，5KW。 |
